GH4169金属粉末
PDS-001-1 GH4169金属粉末
介绍
GH4169是一款以体心四方的γ′′和面心立方的γ′相沉淀强化的镍基高温合金，化学成分与美宇航标准AMS 5662、美标ASTM B637 UNS N07718、GB/T14992-2005、In 718接近。
性能
- 在-253℃到700℃温度范围内时具有良好的综合性能，650℃以下的屈服强度在变形高温合金中最好
- 良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能
- 良好的加工性能、焊接性能和长期组织稳定性
- 低温下稳定的化学性能
典型应用
航空航天（发动机零件等） 燃气轮机（叶片等） 油气工程（传感器等） 酸性环境 核工程 低温工程（火箭液氮储存器等）
物性
| 物性 | |
|---|---|
| 熔点 | 1260℃(s)~1340℃(l) |
| 理论致密密度 | 8.24g/cm3 |
| 形貌 | 球形 |
| 应用工艺 | 粉末床熔融 定向能量沉积 热喷涂 |

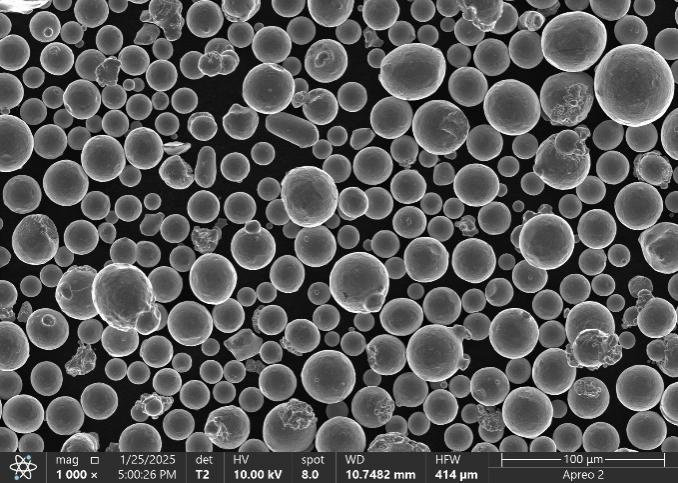

| 粉末图片 |  |
材料数据
化学成分范围（质量分数，wt%）
| Ni | Cr | Fe | Nb | Mo | Al |
|---|---|---|---|---|---|
| 50.00~55.00 | 17.00~21.00 | 余量 | 4.75~5.50 | 2.80~3.30 | 0.20~0.80 |
| Ti | C | Co | Mg | B | Si |
| 0.65~1.15 | ≤0.08 | ≤1.00 | ≤0.010 | ≤0.006 | ≤0.35 |
| Mn | P | S | Cu | O | N |
| ≤0.35 | ≤0.015 | ≤0.015 | ≤0.300 | ≤0.015 | ≤0.005 |
成分可以定制
粒度分布、松装密度、流动性
| 规格 | D10 （μm） | D50 （μm） | D90 （μm） | 松装密度（g/cm3） | 霍尔流速（s/50g） |
|---|---|---|---|---|---|
| 15~53μm | 16-22 | 30-40 | 54-60 | ≥4.3 | <15 |
| 20~63μm | 16-22 | 30-40 | 62-68 | ≥4.4 | <15 |
规格可以定制
成形性能
- 测试粉末规格：15~53μm
- 测试机型及参数：易加EP-M300，50μm层厚
- 热处理： 固溶处理（4h升温至1110℃保温1h后气冷）+时效处理（3h升温至740℃保温8h后2h炉冷至640℃保温8h后空冷）
力学性能
| 常温拉伸 （25℃） | 屈服强度 （MPa） | 抗拉强度 （MPa） | 延伸率（%） |
|---|---|---|---|
| 常规标准 | ≥1035 | ≥1275 | ≥12 |
| 有朋GH4169横向 | 1171 | 1389 | 24.8 |
| 有朋GH4169纵向 | 1166 | 1373 | 25.2 |
| 高温拉伸 （650℃） | 屈服强度 （MPa） | 抗拉强度 （MPa） | 延伸率（%） |
|---|---|---|---|
| 常规标准 | ≥860 | ≥1000 | ≥12 |
| 有朋GH4169横向 | 920 | 1108 | 33.6 |
| 有朋GH4169纵向 | 949 | 1105 | 33.6 |
| 高温持久*（650℃） | 持续时间（h） | 延伸率（%） |
|---|---|---|
| 常规标准 | ≥23 | ≥3 |
| 有朋GH4169横向 | 81.2 | 5.2 |
| 有朋GH4169纵向 | 83.2 | 6.7 |
*高温持久测试条件为685MPa/650℃恒温恒力加载，48h后每隔8h增加35MPa至断
金相组织

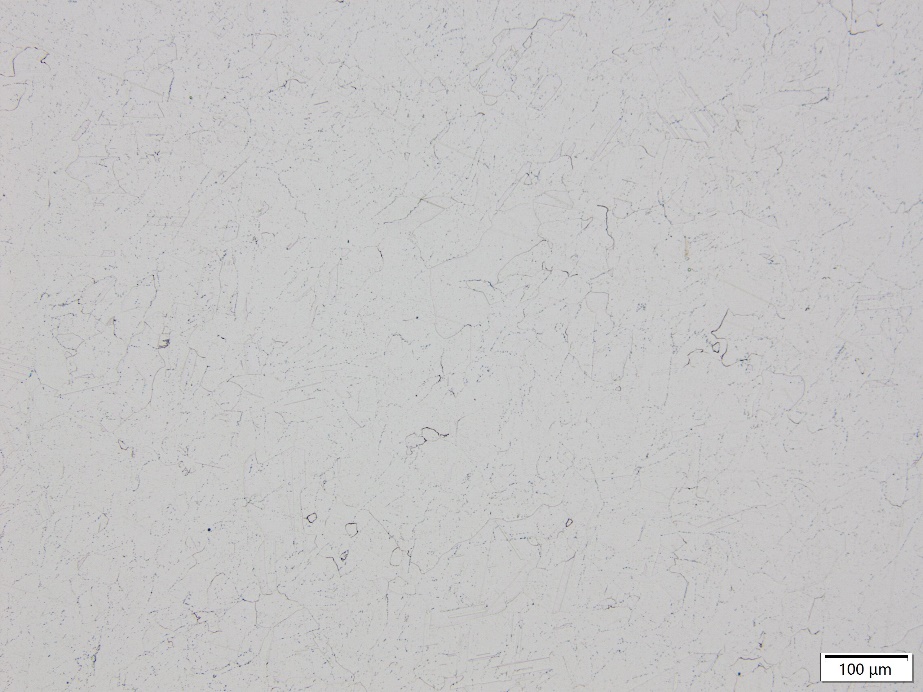

| 打印态 | 热处理后 |
|---|---|
 |  |
商务信息
包装交期
| 规格 | 标准包装* | 交期 |
|---|---|---|
| 15~53μm | 20KG塑料桶 | 现货 |
| 20~63μm | 20KG塑料桶 | 现货 |
- 最小包装1KG
- 大批量采购可定制包装
