GH3536金属粉末
PDS-002-1 GH3536金属粉末
介绍
GH3536是一款主要用铬和钼固溶强化、铁量较高的镍基奥氏体高温合金。 化学成分与美宇航标准AMS 5754、美标ASTM B572 UNS N06002、GB/T14992-2005、HastelloyX接近。
性能
- 良好的抗氧化和耐腐蚀性能。
- 在900℃以下有中等到的持久和蠕变强度。
- 冷、热加工成形性和焊接性能良好。
- 900℃以下长期使用，短时工作温度达到1080℃。在 600～1200℃高温下能承受一定应力并具有抗氧化或抗腐蚀能力的合金。
- 耐渗碳、渗氮环境。
典型应用
- 航空航天（燃烧室、整流器、结构盖等）
- 工业设备（高温炉部件、支撑辊、栅板、丝带和辐射管等）
- 石油化工（螺旋管等）
- 核工业（高温气体冷却核反应堆等）
物性
| 熔点 | 1350℃(s)~1400℃(l) |
| 理论致密密度 | 8.3g/cm3 |
| 形貌 | 球形 |
| 应用工艺 | 粉末床熔融 定向能量沉积 热喷涂 |

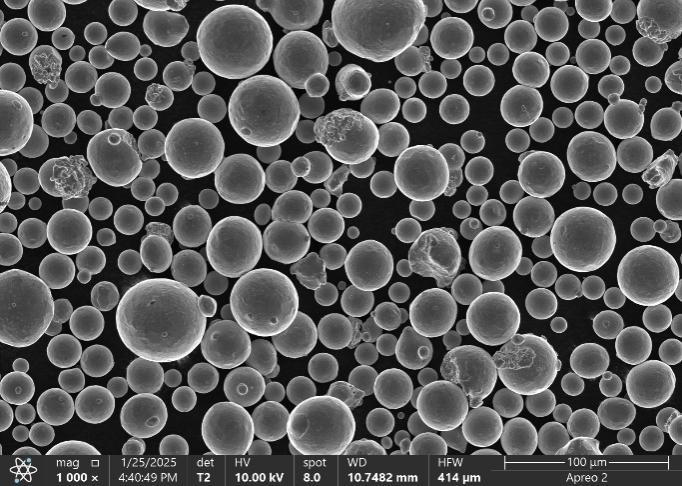

| 粉末图片 |  |
材料数据
化学成分范围（质量分数，wt%）
| Ni | Cr | Fe | Mo | Co | W |
|---|---|---|---|---|---|
| 余量 | 20.50~23.00 | 17.00~20.00 | 8.00~10.00 | 0.50~2.50 | 0.20~1.00 |
| C | Al | Ti | B | Si | Mn |
| 0.05~0.15 | ≤0.50 | ≤0.15 | ≤0.010 | ≤1.00 | ≤1.00 |
| P | S | Cu | O | N | |
| ≤0.025 | ≤0.015 | ≤0.500 | ≤0.015 | ≤0.005 |
成分可以定制
粒度分布、松装密度、流动性
| 规格 | D10 （μm） | D50 （μm） | D90 （μm） | 松装密度 （g/cm3） | 霍尔流速 （s/50g） |
|---|---|---|---|---|---|
| 15~53μm | 16-22 | 30-40 | 54-60 | ≥4.3 | <15 |
| 20~63μm | 16-22 | 30-40 | 62-68 | ≥4.4 | <15 |
规格可以定制
成形性能
- 测试粉末规格：15~53μm
- 测试机型及参数：易加EP-M300，40μm层厚
- 热处理：HIP处理(5h升温至1175℃，160MPa保压3h后炉冷)+ 固溶处理（4h升温至1175℃，保温1h，气冷）
力学性能
| 常温拉伸 （25℃） | 屈服强度 （MPa） | 抗拉强度 （MPa） | 延伸率（%） |
|---|---|---|---|
| 常规标准 | ≥275 | ≥690 | ≥30 |
| 有朋GH3536横向 | 329 | 767 | 56.4 |
| 有朋GH3536纵向 | 316 | 744 | 56.4 |
| 高温拉伸 （815℃） | 屈服强度 （MPa） | 抗拉强度 （MPa） | 延伸率（%） |
|---|---|---|---|
| 常规标准 | ≥160 | ≥275 | ≥30 |
| 有朋GH3536横向 | 213 | 349 | 40.4 |
| 有朋GH3536纵向 | 212 | 341 | 44.9 |
| 高温持久* （815℃） | 持续时间（h） | 延伸率（%） |
|---|---|---|
| 常规标准 | ≥24 | ≥10 |
| 有朋GH3536横向 | 25 | 12.2 |
| 有朋GH3536纵向 | 26 | 16.5 |
- 高温持久测试条件为105MPa/815℃恒温恒力加载，24h后每隔10h增加35MPa至断
金相组织

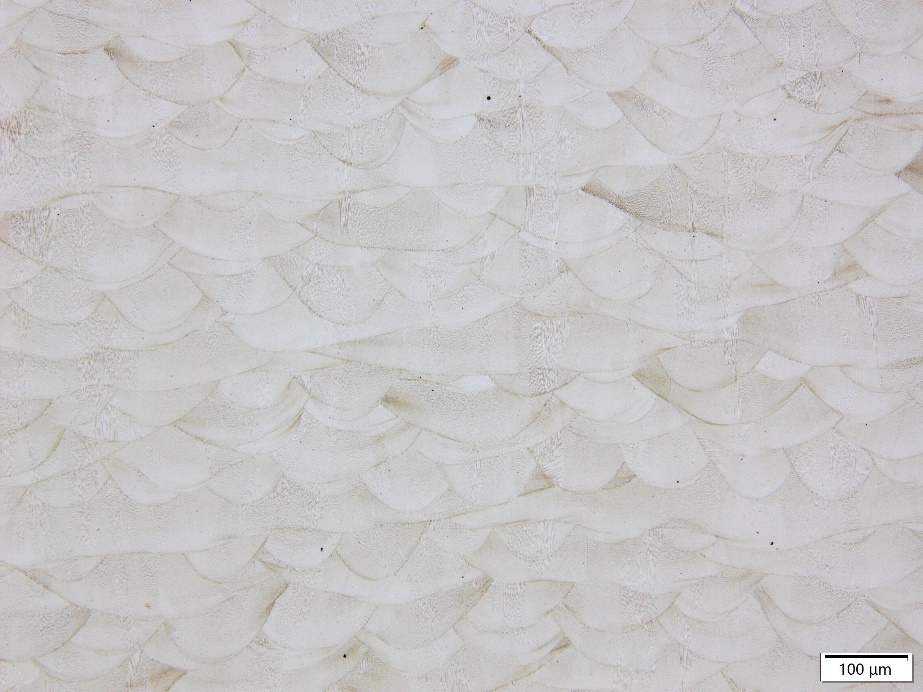

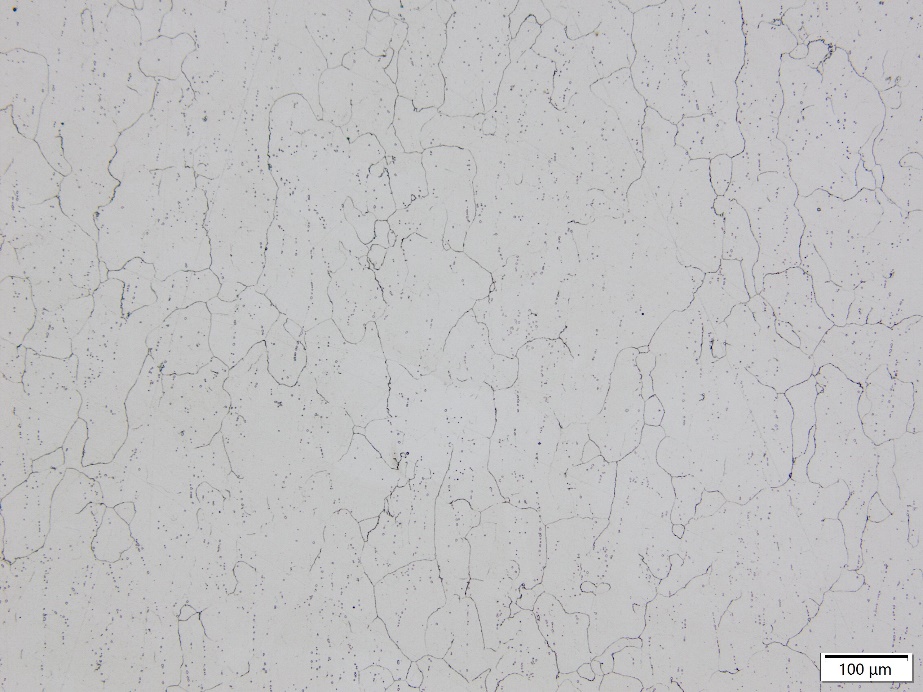

| 打印态 | 热处理态 |
|---|---|
 |  |
商务信息
包装交期
| 规格 | 标准包装* | 交期 |
|---|---|---|
| 15~53μm | 20KG塑料桶 | 现货 |
| 20~63μm | 20KG塑料桶 | 现货 |
- 最小包装1KG
- 大批量采购可定制包装
